In der Zinnaufbereitung gilt die Setzmaschine nicht mehr als einfache, traditionelle Technik, sondern als hocheffizientes, schwerkraftbasiertes Voranreicherungsverfahren mit großer industrieller Relevanz. Dank ihrer Robustheit, der geringen Betriebskosten und der Anpassungsfähigkeit an variable Aufgabebedingungen findet die Setzmaschine breite Anwendung sowohl bei alluvialen Zinnlagerstätten als auch bei entsprechend aufgeschlossenen Hartgesteinszinnerzen.

1. Eigenschaften von Zinnerz und ihre Auswirkungen auf die Prozessgestaltung

Kassiterit weist eine Dichte von etwa 6.8–7.1 g/cm³ auf , während häufige Gangartminerale wie Quarz und Feldspat typischerweise Dichten von 2.6–2.8 g/cm³ aufweisen . Dieser signifikante Dichteunterschied macht Zinnerz besonders geeignet für die Schwerkrafttrennung als primäres Aufbereitungsverfahren.

Aus ingenieurtechnischer Sicht lassen sich die in der Praxis vorkommenden Zinnerze grob wie folgt klassifizieren:

• alluviale (Seifen-)Zinnerze, wobei Kassiterit als freigesetzte Körner mit minimalem Verwachsen vorkommt, was das direkte Waschen, Sieben und Setzen begünstigt.
• Hartgesteinszinnerze, bei der Kassiterit in Quarzgängen oder granitischen Gesteinen verteilt ist und daher kontrolliertes Zerkleinern und in manchen Fällen Mahlen erfordert, um eine ausreichende Freisetzung zu erreichen.
• Polymetallische Zinnerze, häufig in Verbindung mit Wolfram-, Tantal-Niob- oder Eisenmineralien, wobei das Setzverfahren als erste Stufe der Konzentratorisierung vor der selektiveren Schwerkraft- oder Magnetscheidung dient.

Ein klares Verständnis der Erzeigenschaften bestimmt direkt den erforderlichen Zerkleinerungsgrad und die optimale Positionierung der Setzmaschine innerhalb des Fließschemas.

2. Funktionsprinzip der Zinn-Erz-Setzmaschine

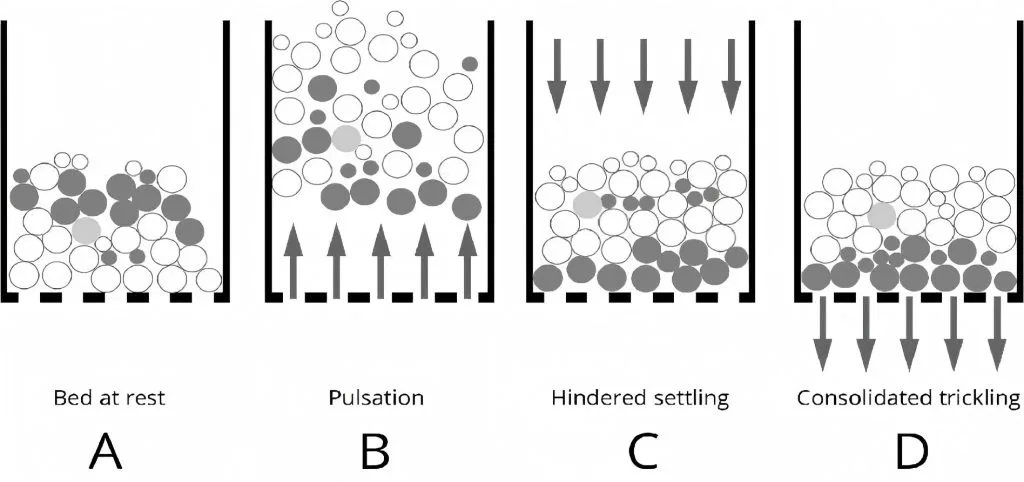

Ein Setzsieb arbeitet, indem ein Partikelbett periodischen vertikalen Wasserpulsationen ausgesetzt wird, wodurch eine abwechselnde Ausdehnung und Verdichtung des Bettes bewirkt wird. Während dieses dynamischen Prozesses schichten sich die Partikel primär nach ihrer Dichte und in geringerem Maße nach Größe und Form.

• hochdichte Kassiteritpartikel wandern rasch in die tieferen Schichten des Gesteins und werden als Konzentrat gewonnen.
• Gangartminerale mit niedriger Dichte Sie verbleiben in den oberen Schichten und werden als Abraum abgeführt.
• Zwischenpartikel werden durch die Anpassung von Betriebsparametern wie Hublänge, Pulsationsfrequenz und Wasserzugabe gesteuert.

Die Setzmaschinentrennung gewährleistet eine stabile Leistung bei groben und mittleren Partikelgrößen, typischerweise 0–10 mm , und ist wenig empfindlich gegenüber kurzfristigen Schwankungen der Aufgabemenge.

3. Typisches Fließschema für die Zinnerzaufbereitung mittels Setzmaschine

In einer technisch optimierten Zinnaufbereitungsanlage erfolgt das Setzen nach ausreichender Aufbereitung und Korngrößenklassierung. Ein typisches Fließschema umfasst Folgendes:

Waschen und Entschlacken

Ton und feine Schlämme werden entfernt, um eine Oberflächenbeschichtung der Kassiteritpartikel zu verhindern, die andernfalls die Effizienz der Schwerkrafttrennung verringern würde.

Rekrutierung

Das Aufgabematerial wird in enge Korngrößenfraktionen (z. B. 0–2 mm und 2–10 mm ) getrennt, um ein gleichmäßiges Bettverhalten und eine stabile Setzmaschinenleistung zu gewährleisten.

Vorkonzentration durch Rigging

Die Zinn-Erz-Setzmaschine führt eine Massenaufbereitung durch, indem sie einen erheblichen Anteil an Abfall mit niedriger Dichte bereits in einem frühen Stadium aussortiert.

Reinigung

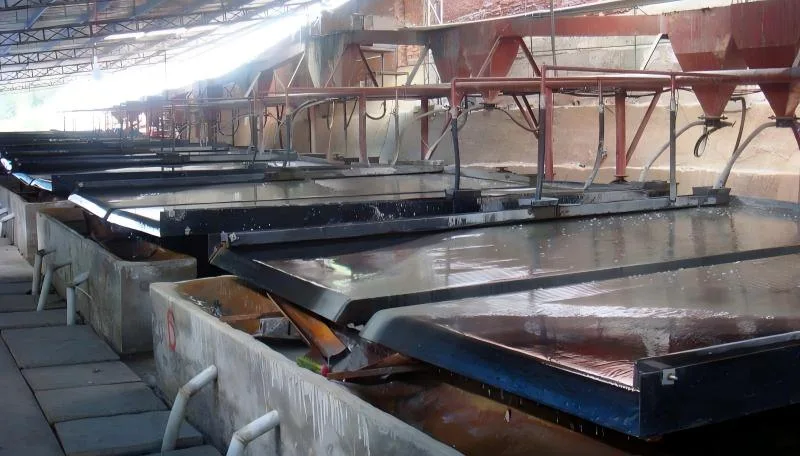

Die Jig-Konzentrate werden durch Rütteltischreinigung oder in Kombination mit magnetischer Trennung aufbereitet, um die Endproduktspezifikationen zu erfüllen.

Dieser stufenweise Ansatz spiegelt bewährte Verfahren bei der gravitationsbasierten Zinnaufbereitung wider und sorgt für ein ausgewogenes Verhältnis zwischen Ausbeute, Gehalt und Betriebskosten.

4. Technische Vorteile der Jig-Trennung

Aus betrieblicher und wirtschaftlicher Sicht bieten Setzmaschinen mehrere entscheidende Vorteile:

• Hohe Anlagenkapazität, die die kontinuierliche Verarbeitung großer Mengen ermöglicht.
• Gute Toleranz gegenüber Schwankungen im Erzvorkommen, besonders wichtig bei alluvialen Zinnlagerstätten.
• Geringer Energieverbrauch und einfache Wartung dank ausgereifter mechanischer Konstruktion.
• Effektive Vorkonzentrationsfähigkeit, wodurch die Belastung und die Kosten der nachgeschalteten Feinabscheidungsanlagen reduziert werden.

Aufgrund dieser Vorteile eignet sich das Jigging-Verfahren besonders für Projekte, die Kostenkontrolle und langfristige Betriebsstabilität erfordern.

5. Fallbeispiel: Verarbeitung von alluvialem Zinnerz in Afrika

In einem afrikanischen alluvialen Zinnprojekt wird Seifenlagerstättermaterial mit geringen Tonanteilen verarbeitet. Die Cassiterit-Partikelgröße liegt überwiegend zwischen 0 und 10 mm , mit guter natürlicher Aufschlussfähigkeit, aber relativ niedrigem Erzgehalt.

• Waschen & SiebenZur Tonentfernung und Siebung in Fraktionen von 0–2 mm und 2–10 mm wird eine Rotationswaschanlage mit Trommelsieb verwendet.

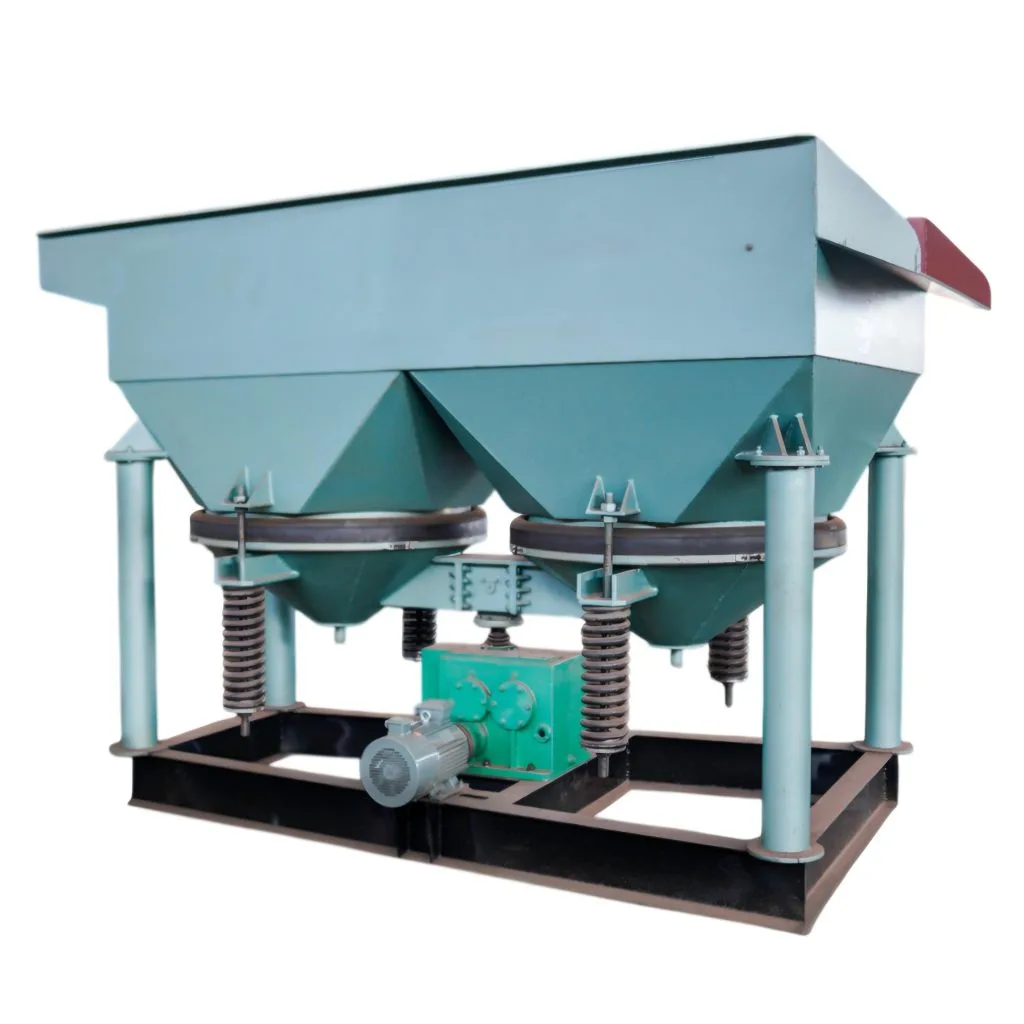

• jigging:： Fraktion 2–10 mm behandelt von einem LTC-Vorrichtung zum Vorschleifen Fraktion 0–2 mm behandelt von einem Feinpartikel-JT-Vorrichtung
• Reinigung: Reinigung des Rütteltisches für die abschließende Aufbereitung

Durch ein kombiniertes Setz- und Rütteltischverfahren wird ein großer Teil des Abfalls bereits im frühen Stadium aussortiert, und es wird ein Zinnkonzentratgehalt von ca. 70 % bei stabiler Gesamtleistung erreicht.

Fazit

In der praktischen Zinnaufbereitung sollte der Setzapparat eher als wichtige Vorkonzentrationsanlage denn als Endgewinnungsanlage betrachtet werden. Durch die richtige Korngrößenklassierung verbessert das Setzverfahren die Wirtschaftlichkeit des Prozesses erheblich, indem es das Erz frühzeitig aufbereitet und den Investitions- und Betriebsaufwand in nachgelagerten Prozessschritten reduziert.

Bei alluvialem Zinnerz und nicht ultrafeinem Hartgesteinszinnerz ist die Setzmaschinentrennung nach wie vor eine der bewährtesten und zuverlässigsten Schwerkrafttrennungstechnologien in der industriellen Anwendung.
