Шлюзы россыпного золота широко используются на обогатительных фабриках россыпного золота. Метод обогащения с помощью воды, протекающей в шлюзовом коробе, называется шлюзовым обогащением. В зависимости от размера обрабатываемого материала шлюзовой короб можно разделить на крупнозернистый шлюзовой короб и шлюзовой короб для шлама. По устройству шлюзовой коробки ее можно разделить на стационарную шлюзовую коробку и механическую шлюзовую коробку.
(1) Стационарный шлюзовой шлюз для крупнозернистой россыпи золота
Стационарный крупнозернистый шлюзовой короб широко используется на россыпных золотообогатительных фабриках. В зависимости от операционной системы этот тип шлюзовой коробки делится на шлюзовую коробку с мелким заполнением и шлюзовую коробку с глубоким наполнением.
Шлюзовая камера с неглубоким заполнением обычно используется для обработки промытых и просеянных материалов, а размер загрузки составляет менее 16-24 мм. Шлюзовая камера глубокого заполнения обычно используется для материалов, которые не были промыты и просеяны или не были грубо классифицированы, но обрабатываемый материал имеет большой размер частиц и требует дальнейшей промывки и измельчения, а размер его подаваемых частиц может достигать более 100 мм.
Шлюзовой шлюз глубокого заполнения в основном используется для промывки земель россыпных золотых приисков. По сравнению с неглубоким загрузочным шлюзом, глубокий загрузочный шлюз имеет большую глубину секции и меньшую ширину. Глубина канавки обычно составляет 0.3~1 м, а ширина не менее чем в 1.2 раза превышает глубину канавки, но ее длина больше, обычно 20~100 м. Поэтому очистка концентрата глубоко заполненного шлюзового короба более трудоемка. Этот вид шлюзового короба сейчас используется редко.
Крупнозернистый шлюзовой короб для обогащения золота используется в качестве оборудования чернового обогащения низкосортной россыпной золоторудной руды. Его преимущества заключаются в большом диапазоне размеров сырья, простой структуре, низких инвестициях, низкой себестоимости производства, отсутствии химического загрязнения и высокой степени обогащения. Однако минеральный слой легко уплотняется, трудоемкость высока, рабочее время велико, а степень извлечения низкая, около 50–60%.
Структура крупнозернистого шлюзового короба показана на рисунке 3-3. Кормушка представляет собой длинный корыто из стальной пластины или дерева длиной более 4 м, шириной 0.4-0.6 м и высотой 0.3-0.5 м. На дне резервуара установлены стальные или деревянные горизонтальные или решетчатые перегородки, а на дне резервуара через каждые 50 м устанавливаются горизонтальные перегородки из угловой стали (50×0.4 мм). Некоторые также кладут под перегородку слой грубого покрытия, например тростниковые циновки, одеяла, войлок, плюшевую ткань и т. д. Угол наклона канавки обычно составляет 5°~8°.
Шлам подается из верхнего конца и течет быстрым турбулентным потоком в резервуаре. Вращающееся движение вихря непрерывно переносит плотные частицы золота и других тяжелых минералов в нижний слой, образуя слой тяжелых минералов, который блокируется перегородкой и остается в резервуаре. Легкие минералы выталкиваются потоком воды и выбрасываются из резервуара. По истечении определенного периода времени, когда на дне резервуара окажется много концентрата, прекратите подачу руды, долейте воду для очистки, затем снимите перегородку для промывки и, наконец, промойте донный концентрат. Если имеется тротуар, его необходимо очистить, а промытый продукт добавить в концентрат.
(2) Тротуарный шлюзовой короб
Конструкция тротуарного (тканевого) шлюзового короба показана на рисунке 3-4, он может быть изготовлен из дерева или железной пластины. Ширина канавки составляет 1～1.5м, длина 2～3м. Головка оснащена разделительной пластиной для распределения минеральной пульпы, перегородка на дне бака отсутствует. Для мощения используют хлопчатобумажную фланель с шероховатой поверхностью, шерстяное одеяло, хлопковое одеяло, нейлоновое одеяло и т. д. При работе наклон поверхности паза составляет 7°~8°, а угол разрезной пластины - 20°~25°. Размер обрабатываемых частиц при концентрации золота составляет менее 1 мм. Его можно использовать для переработки хвостов амальгамации или флотации. Концентрация руды составляет 8%-15%.
Режим работы шлюзовой коробки тротуарной – прерывистый. Шлам подается из верхней части гомогенизирующей разделительной пластины в нижнюю часть резервуара для формирования равномерного слоя потока, тяжелые минералы осаждаются на поверхности резервуара, а легкие минералы выводятся вместе с потоком пульпы. Когда осадок накопится до определенного количества (например, за смену или несколько смен), прекратите подачу шахты, выньте подстилочную ткань и уберите в контейнер тяжелые минералы. Затем расправьте ткань и приступайте к следующему циклу работы.
(3) Механически передвижной шлюзовой короб с резиновым покрытием
Передвижной шлюзовой короб с резиновым покрытием обычно называют ленточным шлюзовым коробом. Ее конструкция аналогична ленточному конвейеру, но лента специально изготовлена с волнистыми и горизонтальными ребрами. Ленточный шлюзовой короб может работать непрерывно, что позволяет избежать работ по очистке и устранить недостатки серьезного уплотнения минерального слоя в стационарном шлюзовом коробе, а также повысить скорость извлечения золота.

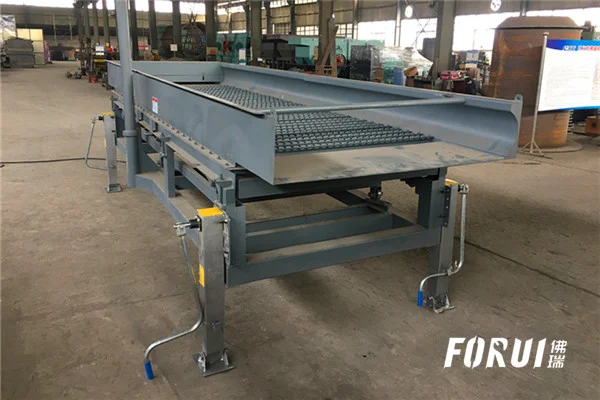

(4) Вибрирующий аллювиальный золотой шлюз
Виброшлюз в основном используется для обогащения россыпного золота. Его форма в основном аналогична форме фиксированного шлюзового короба с горизонтальным ребром из угловой стали. Дно паза представляет собой резиновую пластину, а под резиновой пластиной расположены кронштейн и передаточный механизм.
При работе кронштейн совершает поочередное движение вверх-вниз, чтобы протолкнуть резину между полозьями для перемещения вверх-вниз, подобно диафрагме джиг-концентратора. Минеральный слой при подъеме становится рыхлым, а при падении засасывается, что заставляет легкие и тяжелые минералы расслаиваться и позволяет избежать сжатия пласта. , Улучшите скорость извлечения золота. Преимущества оборудования заключаются в простоте эксплуатации, высокой степени обогащения и высокой степени извлечения золота.
(5) Комбинированный золотой шлюзовой короб
Комбинированный шлюзовой короб — это обогатительное оборудование, объединяющее два или более шлюзовых короба и ситовые пластины в один. Типичные комбинированные шлюзовые коробки включают шлюзовую коробку Роуз и шлюзовую коробку Пирсона.
Шлюзовой короб Росса состоит из питающей коробки, ситовидной пластины, водораспределительной трубы, водяной пушки и трех параллельных шлюзовых коробок. Его особенностью является то, что сырую руду можно просеивать и промывать на одном и том же оборудовании. После того, как необработанная руда просеивается ситовой пластиной, грубый продукт на сите и мелкий продукт под ситом разделяются разными шлюзовыми камерами. Преимущества шлюзового короба Ross заключаются в простой конструкции, большой производительности и удобном перемещении. При работе с россыпью с большим количеством ила степень извлечения золота будет существенно снижаться из-за плохого эффекта обработки.
(6) Шлюзовый шлюз для аллювиального золота
Существует множество типов шламошлюзовых коробок. Стационарный тип включает в себя шлюзовой короб с мягким покрытием, равномерно разделенный шлюзовой короб, круглый шлюзовой короб и т. д.; Механический тип передачи включает в себя ленточный шлюзовой короб, многослойный автоматический шлюзовой короб, поворот качающейся платформы и поперечноточный ремень. шлюзовой короб и т. д.
Существует много типов шламошлюзовых коробок, к стационарным относятся шлюзовые короба с мягким покрытием, равномерно разделенные шлюзовые коробки, круглые шлюзовые коробки и т. д. К механическим типам трансмиссии относятся шлюзовой короб с ременной передачей, многослойный автоматический шлюзовой короб, поворотный станок-качалка и т.д. шлюзовой короб с поперечно-точной лентой.
Фиксированный шлюзовой короб с мягкой оболочкой предназначен для предварительной обработки измельченных или мелкозернистых материалов, а размер загрузки обычно составляет менее 1 мм. Этот тип шлюзовой коробки не оснащен ребром, а на дно шлюзовой коробки укладывается мягкое покрытие, такое как льняная ткань, одеяло, нейлоновое одеяло, хлопчатобумажная фланель, резиновый лист с рисунком и т. д., для удержания тяжелых минералов. . Покрытие определяется в зависимости от размера зерен руды. Для обработки более грубых материалов толщина водного слоя составляет 10～5 мм, используется более грубая длинноволокнистая ткань или резиновый лист с рисунком. Для обработки мелкозернистых материалов, когда толщина слоя воды менее 5 мм, используют мелкозернистую бархатную ткань сатин. Обычно длина шлюзового короба с мягкой облицовкой составляет 2–3 м, ширина 1–1.5 м, угол наклона установки 5–20°, концентрация руды 15–30%.
Конструкция шлюзового короба с мягкой оболочкой проста, проста в изготовлении и проста в эксплуатации, но эффективность производства низкая, работа прерывистая, покрытие необходимо регулярно чистить, а трудоемкость ручного труда высока. Поэтому применение этого шлюзового короба меньше.
