Обзор

Встряхивающий стол представляет собой комбинацию механического асимметричного возвратно-поступательного движения и тонкого наклонного поверхностного потока воды на наклонной поверхности слоя для разрыхления, слоя и зонирования минеральных частиц на поверхности слоя, так что минералы разделяются в соответствии с различной плотностью.

Вибратор имеет наклонную поверхность станины, а на поверхности станины в продольном направлении имеется множество параллельных рифленых стержней или канавок. Один конец вибросита оснащен передаточным механизмом, который приводит поверхность стола в асимметричное возвратно-поступательное движение в продольном направлении. Поверхность слоя наклонена в сторону хвостохранилища на 1.5–5° в поперечном направлении, а пульпа и промывная вода добавляются со стороны с более высоким уклоном поверхности слоя.

На частицы руды воздействуют продольно трясущаяся поверхность пласта и боковой поток воды на поверхности пласта, в результате чего частицы руды расслаиваются по плотности и размеру и движутся по поверхности пласта в разных направлениях, образуя регулярные «веерообразные» формы. зонирование, и отдельно от кровати. Различные участки поверхности со стороны концентрата и хвостов выгружаются из слоя. При раздельном получении их разделяют на концентрат, среднюю руду и хвосты.

Принцип работы извлечения золота с помощью встряхивающего стола

1. Расслоение рудных частиц разной плотности между пластами.

Канавки играют важную роль при сортировке вибросита.

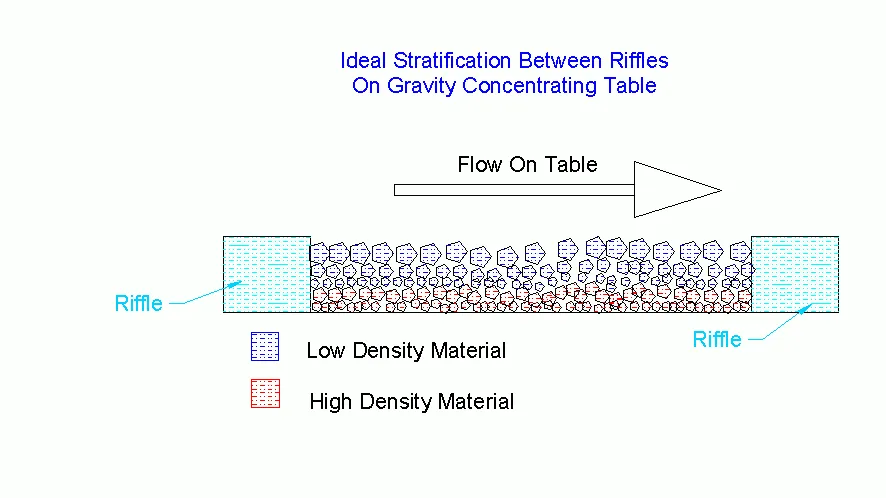

Как видно из рисунка выше, частицы руды распределены в нескольких слоях в канавках между пластами: самый верхний слой представляет собой крупные и легкие частицы руды, за ним следуют мелкие и легкие частицы руды, и снова крупные и тяжелые частицы руды. , а нижний слой – это мелкие и тяжелые минеральные зерна. С одной стороны, такое расслоение является результатом разделения вследствие динамического воздействия наклонного поверхностного потока воды и возвратно-поступательного покачивания поверхности дна.

Сегрегация и стратификация являются важной особенностью шейкерной сортировки. С другой стороны, когда вода течет по канавкам между стержнями, образуются вихревые токи, вызывающие пульсацию потока воды, вызывающую рыхление и расслоение частиц руды в зависимости от скорости осаждения. Кроме того, вихревой ток также полезен для вымывания минеральных частиц низкой плотности из минерального слоя высокой плотности. Таким образом, предварительная гидравлическая сортировка руды, подаваемой на вибростол, в соответствии с постоянным коэффициентом падения, выгодна для обогащения руды. Короче говоря, расслоение рудных частиц между пластами происходит главным образом за счет совместного результата седиментационной стратификации и сегрегационной стратификации.

(2) Движение и зональность минеральных частиц разной плотности на поверхности пласта.

Частицы руды, расслаиваясь между пластами, также движутся по пласту в разных направлениях. Вначале минеральные частицы относительно статичны на поверхности слоя. Заставлять минеральные частицы двигаться относительно поверхности слоя только тогда, когда сила инерции минеральных частиц превышает силу трения между минеральными частицами и поверхностью слоя.

Минимальное инерционное ускорение, необходимое для того, чтобы минеральные частицы перешли от относительно статической энергии к жесткой, становится критическим ускорением. Критическое ускорение зависит не только от коэффициента трения, но и от плотности частиц руды. Видно, что относительное движение минеральных частиц разной плотности по поверхности слоя изначально различно, и скорость тоже различна.

Резюме

Из вышеизложенного видно, что обогащение руды на вибростоле воздействует на частицы руды различной плотности под совместным действием силы инерции, силы трения, сегрегации и импульса бокового потока воды. С одной стороны, скорость продольного движения различна, а с другой – различен и моющий эффект бокового потока воды. Конечным результатом является веерное распределение, позволяющее реализовать процесс обогащения.
