เครื่องจิ๊กแร่ซีรีส์ JT

สินค้า

เครื่องจิ๊กแบบฟันเลื่อย (Jig Machine) รุ่น JT Series เป็นอุปกรณ์การแปรรูปแร่ที่มีประสิทธิภาพ ประหยัดพลังงาน และเป็นมิตรต่อสิ่งแวดล้อม ซึ่งใช้เป็นหลักในการแยกแร่ที่มีอนุภาคละเอียด เครื่องนี้ใช้กลไกขับเคลื่อนด้วยลูกเบี้ยวเพื่อสร้างเส้นโค้งการเต้นของคลื่นฟันเลื่อย ช่วยให้น้ำไหลขึ้นอย่างสม่ำเสมอและไหลลงอย่างรวดเร็ว ซึ่งจะช่วยเพิ่มผลการดูดระหว่างกระบวนการจิ๊ก ซึ่งส่งผลดีอย่างมากต่อการกู้คืนแร่ละเอียด

applicaiton

เครื่องแยกแร่แบบ JT series (เครื่องแยกแร่แบบ Sawtooth Wave) ส่วนใหญ่ใช้สำหรับแยกแร่ต่างๆ เช่น ทังสเตน ดีบุก ทองคำ เหล็ก แมงกานีส ไททาเนียม โมลิบดีนัม โครเมียม และกำมะถัน นอกจากนี้ยังมีประสิทธิภาพในการกู้คืนอนุภาคโลหะผสมจากตะกรันโลหะ เช่น ตะกรันแมงกานีส โครเมียม และสแตนเลส รวมถึงการกู้คืนโลหะจากกากแร่และการบำบัดกากแร่

สินค้า

โครงสร้างที่ได้รับการเพิ่มประสิทธิภาพ:

การออกแบบที่ขับเคลื่อนโดยด้านล่างใช้พื้นที่น้อยลงในขณะที่เพิ่มขีดความสามารถในการประมวลผลต่อหน่วยพื้นที่สูงสุด

ประสิทธิภาพการส่งผ่าน:

กลไกแบบลูกเบี้ยวสร้างคลื่นสั่นแบบฟันเลื่อย ทำให้น้ำไหลขึ้นเร็วกว่าเมื่อเปรียบเทียบกับการไหลลง ช่วยเพิ่มประสิทธิภาพในการแยกอนุภาคที่มีขนาดเล็กกว่า 5 มม.

การประหยัดพลังงานและน้ำ:

ลดการใช้น้ำลง 30-40%

การใช้งานที่เป็นมิตร:

ปรับจังหวะและความถี่ได้ง่าย พร้อมทั้งติดตั้งและบำรุงรักษาง่าย

หลักการทำงาน

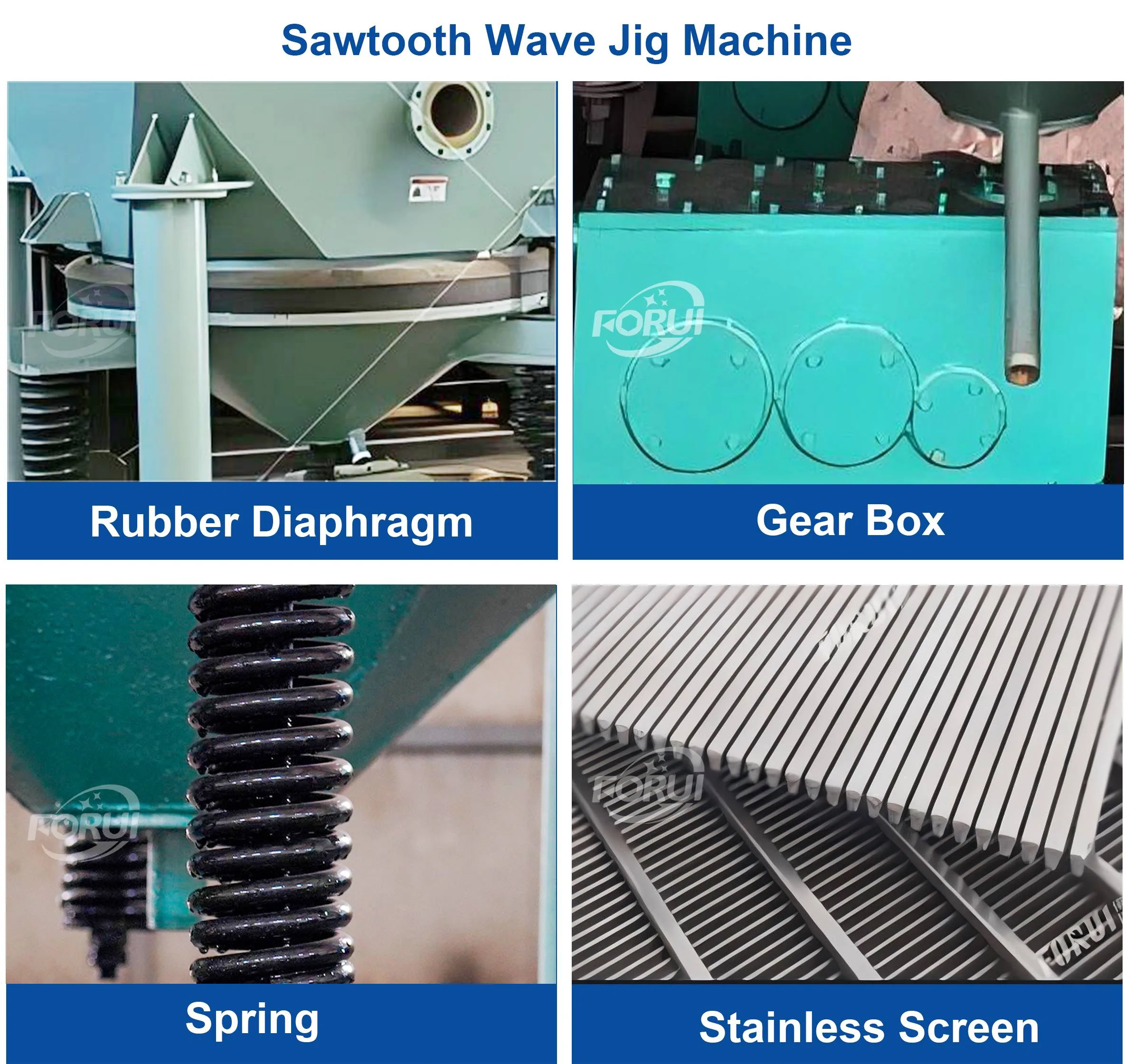

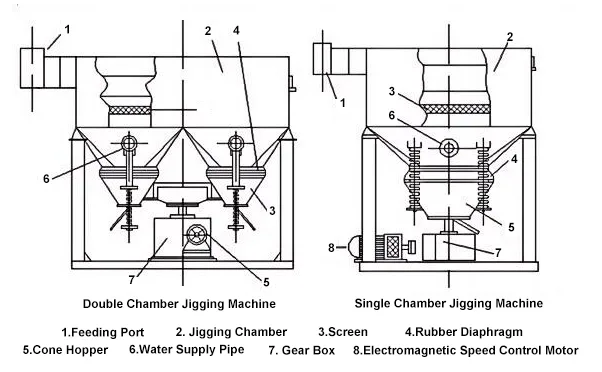

เครื่องจิ๊กกิ้ง JT ประกอบด้วยพอร์ตป้อนน้ำ ห้องจิ๊กกิ้ง ตะแกรงกรอง ไดอะแฟรมยาง ถังกรวย ท่อจ่ายน้ำ กล่องเกียร์ และมอเตอร์ควบคุมความเร็วแม่เหล็กไฟฟ้า ไดอะแฟรมขับเคลื่อนอยู่ใต้ห้องจิ๊กกิ้ง ระหว่างการทำงาน มอเตอร์ควบคุมความเร็วแม่เหล็กไฟฟ้าจะขับเคลื่อนลูกเบี้ยว ซึ่งร่วมกับสปริงจะเคลื่อนถังกรวยและไดอะแฟรมขึ้นและลง การกระทำนี้จะสร้างการไหลของน้ำแบบคลื่นฟันเลื่อยภายในถัง สารเข้มข้นจะถูกเก็บรวบรวมผ่านท่อสารเข้มข้นที่อยู่ใต้ถังกรวย ในขณะที่ตะกอนจะถูกระบายออกผ่านถังตะกอนที่ด้านบนของถัง ทำให้สามารถระบายแร่ธาตุได้อย่างต่อเนื่อง
